水旋喷漆房

水旋喷漆房
来源:https://www.sdcjtz.com/ 发布时间:2023-04-09

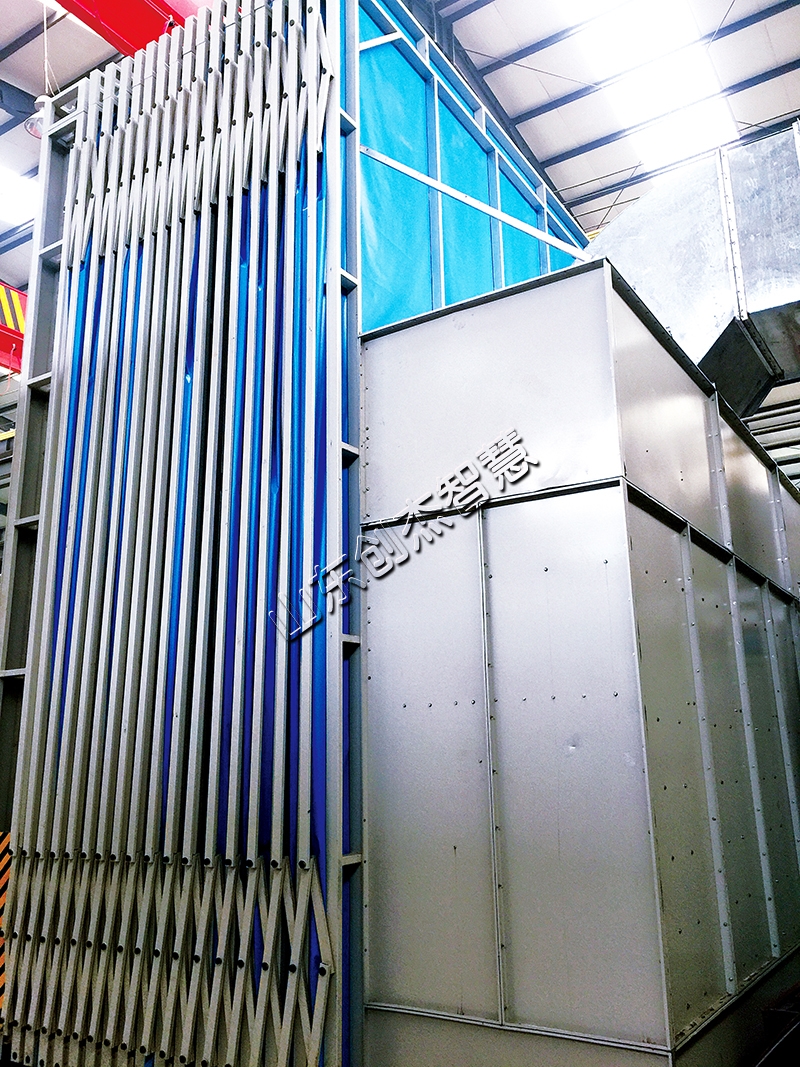

  水旋喷漆室是以有效的空调送风系统处理入室空气,利用气体层流压抑的方式来防止漆雾外溢,并以液力旋压管、循环水池、二次净化器等来处理漆雾,在喷漆室中制造的人工环境既能满足涂装作业对环境的湿度、温度、照度、洁净度的需求,又能有效保证工件表面的喷涂质量,又使操作者在符合卫生条件和安全规范的环境中工作,是治理涂装作业的废物排放,保护环境免受污染,也是成熟的漆雾处理设备之一。   水旋喷漆室由室体、送风装置、漆雾过滤装置和抽风装置四大部分组成。水旋喷漆室是以水作为介质,采用上送风下抽风的方式,使漆雾与水在喷漆室下部充分混合的漆雾处理设备。适用于大中型工件。 水旋喷漆室平面可大可小,适合于大中型工件的喷涂。   水旋喷漆室内水旋器的布置一般沿着室体长度方向分两排或一排,根据室体大小的不同,水旋器的个数设置也不尽相同。水旋器雾化效果的调整水和空气按一定比例同时进入筒体,水由进水口溢入圆筒,在圆筒内形成中空的螺旋圆柱水面。空气在风机的抽力下从螺旋圆柱水面进入水旋器,空气进入水旋器的风速为15~20m/s,在底部调风阀出口处风速为20~30m/s,由于水和空气的速度相差很大,根据有关气液两相混合物的雾化原理,水在空气中很好地被雾化,与空气中漆雾充分接触、凝聚,然后混合物以20~30m/s的速度冲向调风阀的调风板,水和漆雾的粒子进一步接触凝聚,空气冲向调风板后突然转向,水和漆雾留在水中,达到汽水分离。
